MVP12, 4XM12, 5POLE, PLUGGABLE CABLE 27072
Produkten kan skilja sig från bild

MVP12, 4XM12, 5POLE, PLUGGABLE CABLE

5.0m PUR/PVC 8x0,34+5x0,75
Art.Nr.: 27072
Vikt: 0.68 kg
Tillverknings land:  DE
Slut på lager - Kontakta oss för leveransdatum
Find similar Product
Ställ en fråga
 Rekommendera produkten
 Produktjämförelse
Listpris per styck:
Ladda ner Easy-Import-Export

Beskrivning


4-way, 5-pole
PUR/PVC
potentially separated
with LED for digital PNP-signals 24 V DC
Certificate
Certificate

Technical Data
Operating current per contact max. 4 A
Locking of ports Screw thread (M12×1 mm)
Signal per port 2
Total current max. 2× 8 A
General data
Dimensions H×W×D 100×50.2×17 mm

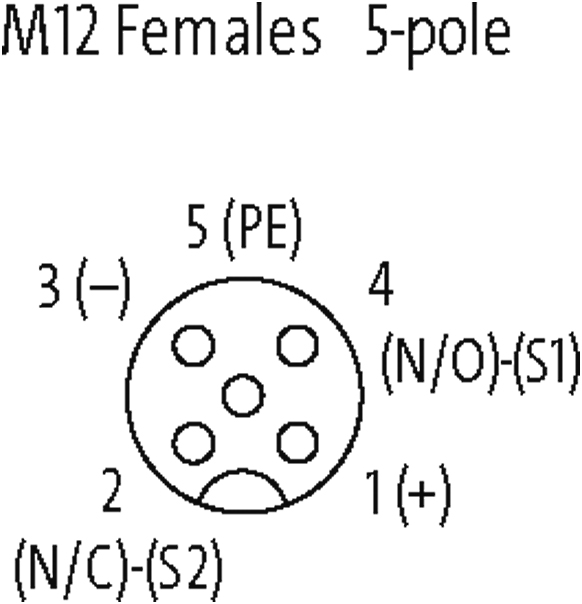

Contact Layout
PIN 1 (+)
PIN 2 (NC)/(S2)
PIN 3 (-)
PIN 4 (NO)/(S1)
PIN 5 (Earth)
LED (green): Power / LED (yellow): (S1/S2)
Cable
No./diameter of wires 8× 0.34 + 5× 0.75 mm²
Wire isolation PVC
C-track properties 1.5 Mio.
Outer Ø 9.2 mm ±5%
Cable number 374
Color jacket gray
Jacket Color gray
Temperature range (fixed) -30...+80 °C
Temperature range (mobile) -30...+80 °C
Bend radius (fixed) 10× outer Ø
Bend radius (moving) 12× outer Ø
Material jacket PUR/PVC

ECLASS-6.0 27279219
ECLASS-6.1 27279219
ECLASS-7.0 27279219
ECLASS-8.0 27279219
ECLASS-9.0 27440108
ECLASS-10.1 27440108
ECLASS-11.1 27440108
ECLASS-12.0 27440108
ETIM-5.0 EC002585
EAN 4048879064309
Förpackningsenhet 1
Kundens tullnummer 85369010


Uppgifter angående artikel:
  • Ladda ner Produkt-PDF
  • Ladda ner Approval: UL Listed CA 27072_E201820_NRAQ7_ulc_z_a.pdf
  • Ladda ner Approval: UL Listed US 27072_E201820-NRAQ_ul_z_b.pdf
  • Ladda ner Construction files: DXF 27773_dxf_x_a.zip
  • Ladda ner Construction files: STP 27773_stp_x_a.zip
  • Ladda ner Information: Certificate of conformity Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Ladda ner Information: Certificate of conformity Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Ladda ner Information: Certificate of conformity Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf
  • Ladda ner Information: EU declaration of conformity 27072_07-06.17_ce_z_a.pdf
  • Ladda ner Information: MTTF Report 27072_SN29500(40°C)-Berechnung_mttf_p_a.pdf
